Hekk kif il-penetrazzjoni fis-suq tat-trakkijiet heavy-duty-elettriku qed tkompli tikber, ħafna utenti għad għandhom fehim limitat tal-konfigurazzjonijiet ewlenin tagħhom-partikolarment il-fus tas-sewqan elettriku. Bħala l-komponent ewlieni tal-Sistema tal-fus EV, il-fus elettriku jaffettwa direttament il-prestazzjoni tal-vettura, l-effiċjenza, u l-ispiża operattiva.
X'inhuma t-tipi ewlenin ta 'fusijiet tat-trakkijiet elettriċi, u liema fatturi għandhom jiġu kkunsidrati meta tagħżel fus EV jew sistema ta' fus e{0}}? Din il-gwida tipprovdi analiżi dettaljata minn dimensjonijiet multipli, inkluża l-istruttura tal-fus, in-numru ta' muturi, id-disinn tal-irkaptu tat-trażmissjoni, u l-konfigurazzjoni tal-power take-off (PTO).
01 Struttura tal-Fus tas-Sezzjoni Elettrika
Fus tas-sewqan tat-trakk tradizzjonali jikkonsisti f'erba 'assemblaġġi ewlenin, li ħafna minnhom għadhom jinżammu f'sistemi moderni ta' fus elettriċi.
1. Djar tal-Fus
Il-housing tal-fus huwa l-komponent primarju li jġorr it-tagħbija-kemm tal-fusijiet tat-trakkijiet konvenzjonali kif ukoll tal-elettriku. Proċessi ta 'manifattura komuni jinkludu l-iwweldjar ta' l-azzar stampat, l-espansjoni idrawlika, u l-ikkastjar ta 'preċiżjoni. Dawn it-teknoloġiji maturi jintużaw ħafna fil-pjattaformi tal-fus EV biex jibbilanċjaw l-ispiża, il-piż u s-saħħa.
2. Reducer Prinċipali
Ir-reducer prinċipali jikkonverti t-torque tal-input f'torque tal-ħruġ tat-tarf tar-rota-. Kemm fl-applikazzjonijiet tal-fus tas-sewqan tad-diżil kif ukoll tal-elettriku, parametri bħad-dijametru tas-snien tad-dahar (eż., 485, 440, 400) jindikaw il-kapaċità tat-torque u s-saħħa li ġġorr it-tagħbija-. Dijametri akbar ġeneralment jikkorrispondu għal torque tat-tarf tar-rota-ogħla, li huwa kritiku għat-trakkijiet ta' xogħol tqil-elettriku.
3. Tarf tar-rota
It-tarf tar-rota jappoġġja rotazzjoni ta'-veloċità għolja u tagħbijiet tqal. Il-fusijiet moderni tat-trakkijiet elettriċi tipikament jużaw it-truf tar-roti ħielsa mill-manutenzjoni-, li jnaqqsu l-frekwenza tas-servizz u l-ispiża taċ-ċiklu tal-ħajja-vantaġġ importanti għall-flotot tal-EV.
4. Sistema tal-Ibbrejkjar
Il-brejkijiet tad-drum u l-brejkijiet tad-diska huma t-tnejn użati f'applikazzjonijiet tal-fus elettriċi. Wedge brakes saru mainstream fis-sistemi ta' fusijiet elettriċi heavy-duty minħabba l-istruttura kompatta tagħhom u l-prestazzjoni tal-ibbrejkjar reattiva.
Eżempju: Fil-biċċa l-kbira tad-disinji tal-fus EV, il-housing tal-fus, it-tarf tar-rota, u s-sistema tal-ibbrejkjar jibqgħu fil-biċċa l-kbira konsistenti mal-arkitettura tradizzjonali tal-fus tas-sewqan tat-trakk.
Tipi Strutturali ta 'Fus ta' Drive Elettriku
Il-fusijiet tas-sewqan elettriċi użati f'EVs heavy-ġeneralment jadottaw wieħed minn żewġ layouts strutturali.
Struttura 1: Djar tal-Fus Integrali (Fus EV Integrat)
Dan id-disinn iżomm id-djar tal-fus tradizzjonali, it-truf tar-roti, u s-sistema tal-ibbrejkjar, filwaqt li jintegra l-assemblaġġ tal-mutur + tat-trasmissjoni fil-flanġ ta 'quddiem. It-torque mill-mutur elettriku jiġi trażmess permezz tal-gearbox biex issuq ir-roti.

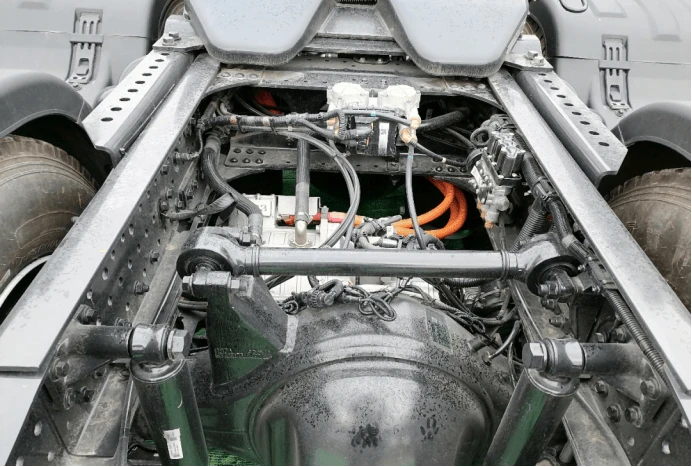

Eżempju: Trakk elettriku heavy-duty-mgħammar b'fus integrali li jdaħħal il-fus elettriku tas-sewqan.
Dan it-tip taSistema tal-fus EVjoffri prezz baxx u maturità għolja, peress li juża mill-ġdid komponenti konvenzjonali tal-fus tas-sewqan tat-trakkijiet. Madankollu, il-limitazzjonijiet tal-ispazju tipikament jirrestrinġu t-trażmissjoni għal żewġ jew tliet gerijiet, u l-integrazzjoni tal-PTO ħafna drabi mhix possibbli.

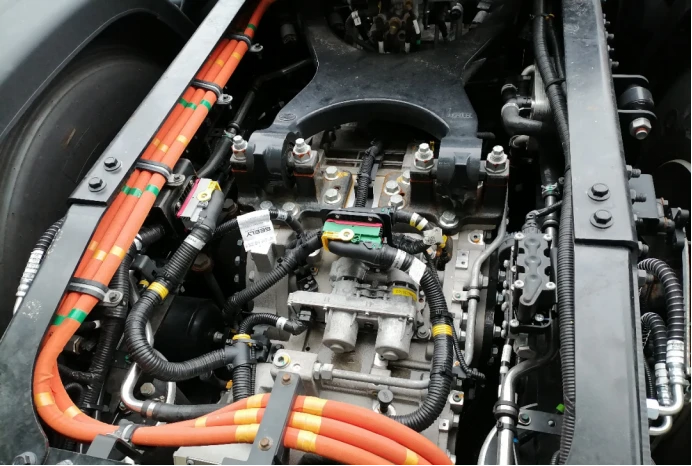

Eżempju: Trakk elettriku heavy-duty-mgħammar b'fus ta' drive elettriku ta' tliet-sezzjonijiet.

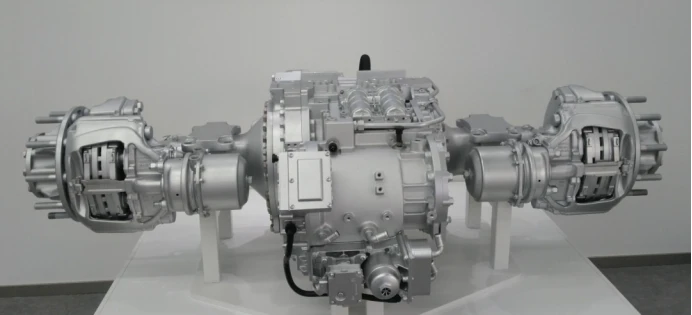

Struttura 2: Tliet -Djar tal-Fus ta' Sezzjoni (Sistema Modulari ta' Fus{-E)
F'din il-konfigurazzjoni, il-housings tal-fus tax-xellug u tal-lemin huma separati, bil-mutur elettriku, it-trasmissjoni, u PTO fakultattiv integrati fis-sezzjoni ċentrali. Din is-sistema modulari e-fusa tippermetti trasmissjonijiet b'ħafna-veloċitajiet (3–6 gerijiet), ittejjeb kemm il-prestazzjoni tal-enerġija kif ukoll l-effiċjenza tal-enerġija.
Għalkemm id-disinn ta' tliet-sezzjonijiet iżid bi ftit il-piż minħabba l-konnessjonijiet tal-flanġ, il-kapaċità ta' ġarr ta' tagħbija-tagħha hija affidabbli u adattata għal applikazzjonijiet ta' EV ta' xogħol tqil-.
Eżempju: Trakkijiet heavy-duty-elettriku huma mgħammra b'fus ta' drive elettriku ta' tliet-stadji.
Insight dwar ix-xejriet tal-industrija:
Filwaqt li l-fusijiet EV integrati jiddominaw is-suq attwali minħabba l-vantaġġi tal-ispiża, sistemi modulari tal-fusijiet elettriċi bi trażmissjonijiet b'ħafna-veloċità jirrappreżentaw id-direzzjoni tal-iżvilupp futur.
02 Għażla tan-Numru ta' Muturi

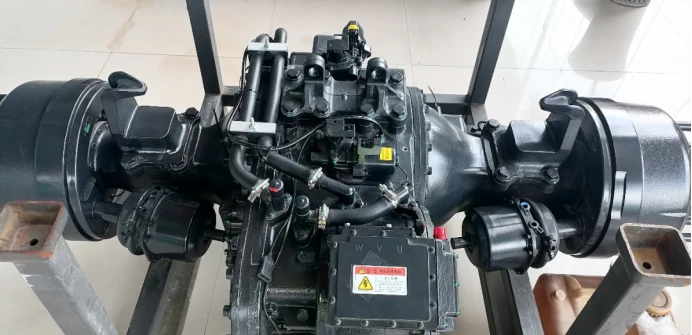

L-aħħar fus ta' sewqan elettriku ta' trakk tqil-żviluppat waħdu-uża mutur wieħed.
Il-biċċa l-kbira tal-fusijiet tas-sewqan elettriċi għat-trakkijiet heavy-użu mutur wieħed minħabba restrizzjonijiet ta' installazzjoni. Speċifikazzjonijiet tipiċi tal-fus EV b'mutur wieħed- jinkludu l-ogħla output ta' qawwa ta' madwar 390 kW u l-ogħla torque li jaqbeż is-700 Nm.
Biex tinkiseb prestazzjoni ogħla, sistemi ta' fusijiet EV b'mutur doppju- qed jiġu adottati dejjem aktar. Dawn is-sistemi jistgħu jużaw:
Arranġamenti ta' mutur ta' quddiem-wara li jsuqu reducer komuni, jew
Disinji bil-mutur distribwiti li jeliminaw ir-reducer prinċipali tradizzjonali.
Eżempju rappreżentattiv huwa t-Tesla Semi, li juża sistema ta' fus elettriku b'mutur doppju-b'kontroll differenzjali elettroniku.
Eżempju: Fus tas-sewqan elettriku tat-trakk heavy-Semi elettriku Tesla.
Vantaġġ ta' Strateġija Operattiva:
Il-fusijiet EV b'mutur doppju- jippermettu distribuzzjoni intelliġenti tal-enerġija. Iż-żewġ muturi joperaw waqt il-bidu u t-tlugħ ta' tagħbija-tqal, filwaqt li tħaddim ta'-mutur wieħed jintuża waqt il-cruising biex timmassimizza l-effiċjenza.
03 Irkaptu tat-Trażmissjoni f'Sistemi ta' Fusien Elettriku
Meta mqabbla ma 'magni diesel, muturi elettriċi għandhom firxa usa' ta 'effiċjenza operattiva. Bħala riżultat, il-fusijiet tat-trakkijiet elettriċi ma jeħtiġux gerijiet daqs trasmissjonijiet tradizzjonali.
Il-fusijiet EV integrati tipikament jużaw gearboxes b'2 veloċitajiet
Sistemi modulari e-fusijiet jistgħu jappoġġaw trażmissjonijiet ta' 3, 4 jew 6 veloċitajiet
Pereżempju, fus ta' sewqan elettriku modern b'gearbox ta' 3-veloċità jista' jikseb torque-tarf tar-rota sa 48,700 Nm, biżżejjed għal applikazzjonijiet ta' heavy-duty eżiġenti.
Rakkomandazzjoni tal-Għażla tal-Gear:
Reġjuni ċatti: fus EV b'2 veloċitajiet
Terren bl-għoljiet: Sistema ta' e-axle ta' 3-veloċità
Reġjuni muntanjużi: Sistema ta 'fus elettriku b'4 veloċità
04 Disinn ta' Power Take-Off (PTO) fil-Fusijiet EV
Eżempju:Dan il-fus ta' drive elettriku ta' trakk tqil-elettriku ma jinkludix PTO
Disinji bikrija tal-fus elettriċi ħafna drabi ma kellhomx funzjonalità tal-PTO minħabba limitazzjonijiet tal-ispazju. F'każijiet bħal dawn, kien meħtieġ mutur awżiljarju biex isuq sistemi idrawliċi, u jżid piż u spiża bla bżonn.

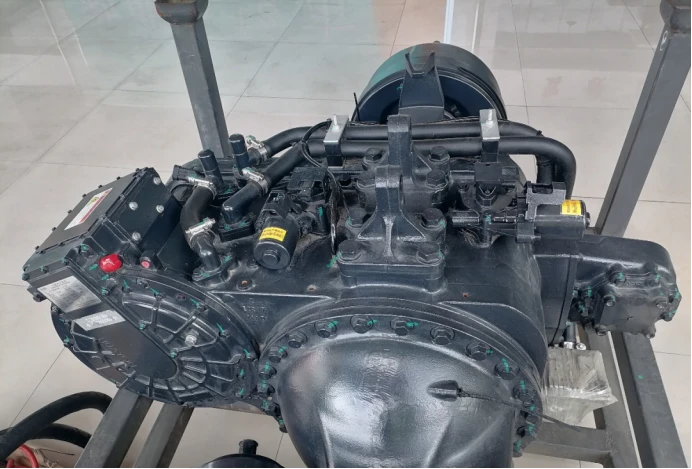

Eżempju:Fus ta 'sewqan elettriku żviluppat ġdid bil-mutur fuq ix-xellug, trasmissjoni fiċ-ċentru, u PTO fuq il-lemin.
Kitts moderni tal-fus EV jintegraw dejjem aktar il-kapaċità PTO direttament fil-fus tas-sewqan elettriku. Dan huwa partikolarment importanti għal dump trucks u vetturi tat-trasport tar-riżorsi-li jiddependu fuq sistemi idrawliċi.
Rakkomandazzjoni:
Anke jekk PTO ma tkunx meħtieġa immedjatament, l-għażla ta' sistema ta' fus elettriku b'PTO ttejjeb il-flessibbiltà fit-tul-u l-valur tal-bejgħ mill-ġdid.
Kapaċità kbira tal-batterija, medda twila ta' sewqan, u fusien ta' sewqan elettriċi avvanzati jiddefinixxu l-futur tat-trakkijiet heavy--elettriku. Għażla tal-fus EV it-tajjeb,e-sistema tal-fus, jew il-konfigurazzjoni tal-fus tat-trakkijiet elettriċi teħtieġ konsiderazzjoni bir-reqqa tal-kundizzjonijiet operattivi, it-terren, u r-rekwiżiti tal-applikazzjoni.
